| 系列 | 基座 | 段數 | 減速機型號 | 減速機速比范圍(i) | 電機功率范圍(W) | 電機軸頸(S)mm | 電機軸長(L)mm | 電機輸出止口 | 電機安裝孔PCD | 電機安裝螺紋 | 圖紙下載 |
|---|---|---|---|---|---|---|---|---|---|---|---|

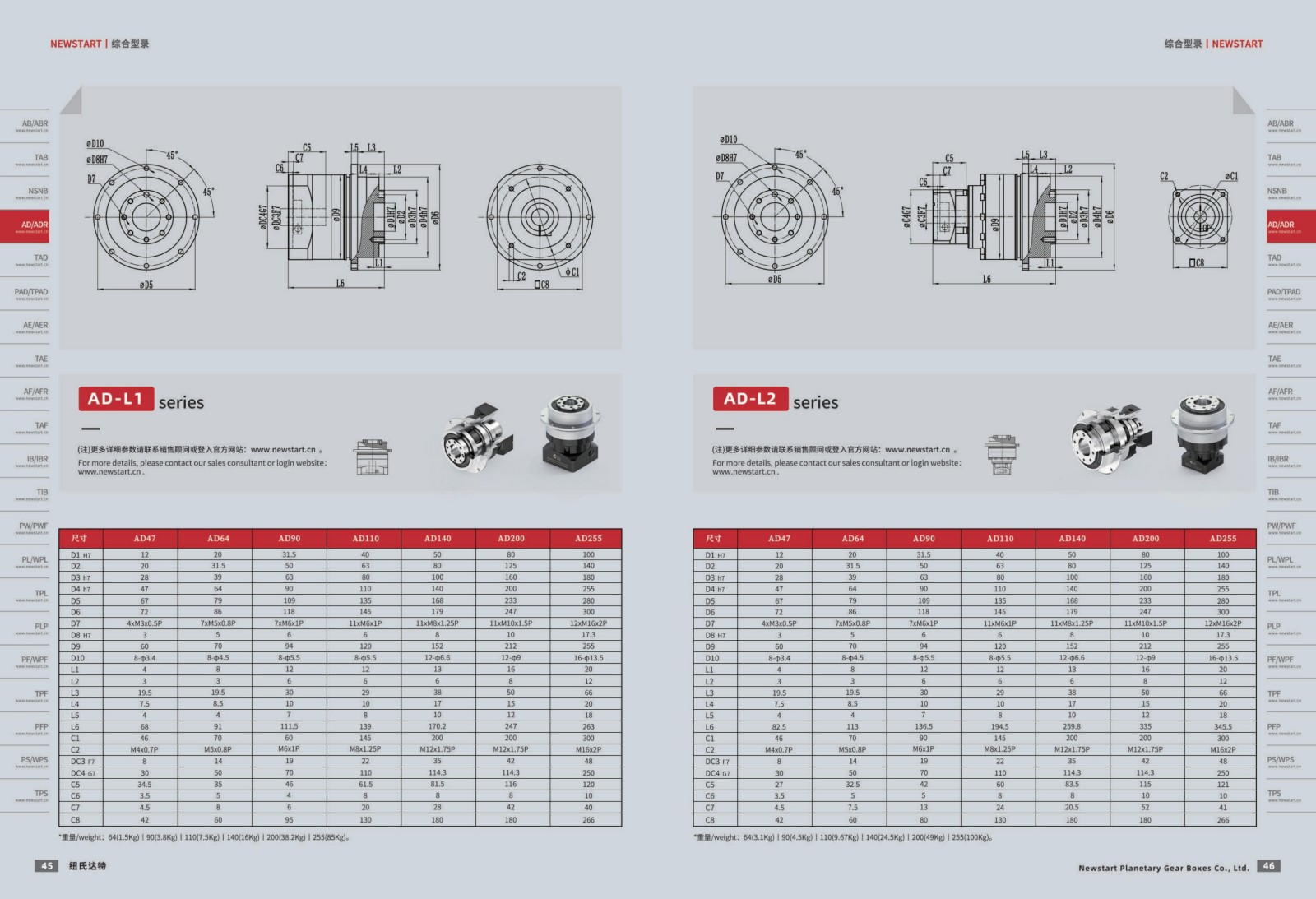

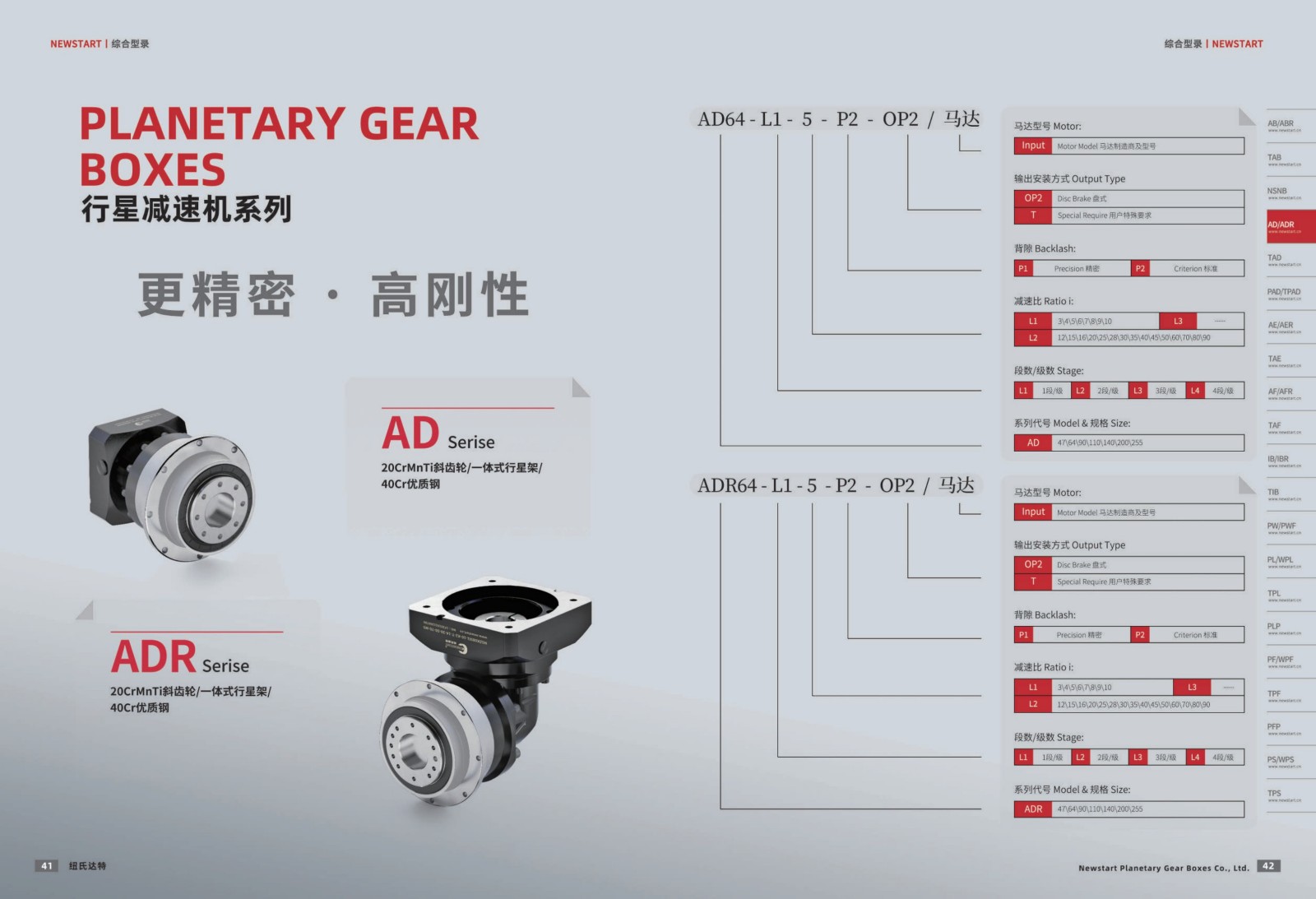

| AD | 047 | L1 | AD047L1-i-P2-OP2-8-25-30-45-M3 | PDFSTEPDWG | |||||||
| AD047L1-i-P2-OP2-8-25-30-46-M4 | PDFSTEPDWG | ||||||||||
| L2 | AD047L2-i-P2-OP2-8-25-30-45-M3 | PDFSTEPDWG | |||||||||
| AD047L2-i-P2-OP2-8-25-30-46-M4 | PDFSTEPDWG | ||||||||||
| 064 | L1 | AD064L1-i-P2-OP2-14-30-50-70-M4(38T57) | PDFSTEPDWG | ||||||||
| AD064L1-i-P2-OP2-14-30-50-70-M5(38T57) | PDFSTEPDWG | ||||||||||
| AD064L1-i-P2-OP2-8-24-38.1-口47.14-M4(38T57) | PDFSTEPDWG | ||||||||||
| L2 | AD064L2-i-P2-OP2-14-30-50-70-M4(38T57) | PDFSTEPDWG | |||||||||
| AD064L2-i-P2-OP2-14-30-50-70-M5(38T57) | PDFSTEPDWG | ||||||||||
| AD064L2-i-P2-OP2-8-24-38.1-口47.14-M4(38T57) | PDFSTEPDWG | ||||||||||
| L3 | AD064L3-i-P2-OP2-14-30-50-70-M4(38T57) | PDFSTEPDWG | |||||||||
| AD064L3-i-P2-OP2-14-30-50-70-M5(38T57) | PDFSTEPDWG | ||||||||||
| AD064L3-i-P2-OP2-8-24-38.1-口47.14-M4(38T57) | PDFSTEPDWG | ||||||||||
| AD064L3-i-P2-OP2-8-25-30-45-M3(38T57) | PDFSTEPDWG | ||||||||||
| AD064L3-i-P2-OP2-8-25-30-46-M4(38T57) | PDFSTEPDWG | ||||||||||
| 090 | L1 | AD090L1-i-P2-OP2-19-40-70-90-M5 | PDFSTEPDWG | ||||||||
| AD090L1-i-P2-OP2-19-40-70-90-M6 | PDFSTEPDWG | ||||||||||
| AD090L1-i-P2-OP2-19-40-80-100-M6 | PDFSTEPDWG | ||||||||||
| AD090L1-i-P2-OP2-22-58-110-145-M8 | PDFSTEPDWG | ||||||||||
| L2 | AD090L2-i-P2-OP2-14-30-50-70-M4 | PDFSTEPDWG | |||||||||
| AD090L2-i-P2-OP2-14-30-50-70-M5 | PDFSTEPDWG | ||||||||||
| AD090L2-i-P2-OP2-19-40-70-90-M5 | PDFSTEPDWG | ||||||||||
| AD090L2-i-P2-OP2-19-40-70-90-M6 | PDFSTEPDWG | ||||||||||
| AD090L2-i-P2-OP2-19-40-80-100-M6 | PDFSTEPDWG | ||||||||||
| L3 | AD090L3-i-P2-OP2-14-30-50-70-M4 | PDFSTEPDWG | |||||||||
| AD090L3-i-P2-OP2-14-30-50-70-M5 | PDFSTEPDWG | ||||||||||
| AD090L3-i-P2-OP2-19-40-70-90-M5 | PDFSTEPDWG | ||||||||||
| AD090L3-i-P2-OP2-19-40-70-90-M6 | PDFSTEPDWG | ||||||||||
| AD090L3-i-P2-OP2-19-40-80-100-M6 | PDFSTEPDWG | ||||||||||
| 110 | L1 | AD110L1-i-P2-OP2-19-40-70-90-M5 | PDFSTEPDWG | ||||||||
| AD110L1-i-P2-OP2-19-40-70-90-M6 | PDFSTEPDWG | ||||||||||
| AD110L1-i-P2-OP2-22-58-110-145-M8 | PDFSTEPDWG | ||||||||||
| AD110L1-i-P2-OP2-24-58-110-145-M8 | PDFSTEPDWG | ||||||||||
| AD110L1-i-P2-OP2-35-79-114.3-200-M12 | PDFSTEPDWG | ||||||||||
| L2 | AD110L2-i-P2-OP2-19-40-70-90-M5 | PDFSTEPDWG | |||||||||
| AD110L2-i-P2-OP2-19-40-70-90-M6 | PDFSTEPDWG | ||||||||||
| AD110L2-i-P2-OP2-22-58-110-145-M8 | PDFSTEPDWG | ||||||||||
| AD110L2-i-P2-OP2-24-58-110-145-M8 | PDFSTEPDWG | ||||||||||
| L3 | AD110L3-i-P2-OP2-19-40-70-90-M5 | PDFSTEPDWG | |||||||||
| AD110L3-i-P2-OP2-19-40-70-90-M6 | PDFSTEPDWG | ||||||||||
| AD110L3-i-P2-OP2-22-58-110-145-M8 | PDFSTEPDWG | ||||||||||
| AD110L3-i-P2-OP2-24-58-110-145-M8 | PDFSTEPDWG | ||||||||||
| 140 | L1 | AD140L1-i-P2-OP2-32-58-130-165-M10 | PDFDWGSTEP | ||||||||
| AD140L1-i-P2-OP2-35-79-114.3-200-M12 | PDFSTEPDWG | ||||||||||
| AD140L1-i-P2-OP2-38-80-180-215-M12 | PDFSTEPDWG | ||||||||||
| L2 | AD140L2-i-P2-OP2-22-58-110-145-M8 | PDFSTEPDWG | |||||||||
| AD140L2-i-P2-OP2-24-58-110-145-M8 | PDFSTEPDWG | ||||||||||
| AD140L2-i-P2-OP2-32-58-130-165-M10 | PDFSTEPDWG | ||||||||||
| AD140L2-i-P2-OP2-35-79-114.3-200-M12 | PDFSTEPDWG | ||||||||||
| AD140L2-i-P2-OP2-38-80-180-215-M12 | PDFSTEPDWG | ||||||||||
| L3 | AD140L3-i-P2-OP2-22-58-110-145-M8 | PDFSTEPDWG | |||||||||
| AD140L3-i-P2-OP2-24-58-110-145-M8 | PDFSTEPDWG | ||||||||||
| AD140L3-i-P2-OP2-32-58-130-165-M10 | PDFSTEPDWG | ||||||||||
| AD140L3-i-P2-OP2-35-79-114.3-200-M12 | PDFSTEPDWG | ||||||||||
| AD140L3-i-P2-OP2-38-80-180-215-M12 | PDFSTEPDWG | ||||||||||
| 200 | L1 | AD200L1-i-P2-OP2-35-79-114.3-200-M12 | PDFSTEPDWG | ||||||||
| AD200L1-i-P2-OP2-38-80-180-215-M12 | PDFSTEPDWG | ||||||||||
| L2 | AD200L2-i-P2-OP2-32-58-130-165-M8 | PDFSTEPDWG | |||||||||
| AD200L2-i-P2-OP2-35-79-114.3-200-M12 | PDFSTEPDWG | ||||||||||
| AD200L2-i-P2-OP2-38-80-180-215-M12 | PDFSTEPDWG | ||||||||||
| AD200L2-i-P2-OP2-42-113-114.3-200-M12 | PDFSTEPDWG | ||||||||||
| L3 | AD200L3-i-P2-OP2-22-58-110-145-M8 | PDFSTEPDWG | |||||||||
| AD200L3-i-P2-OP2-24-58-110-145-M8 | PDFSTEPDWG | ||||||||||
| AD200L3-i-P2-OP2-32-58-130-165-M10 | PDFSTEPDWG | ||||||||||
| AD200L3-i-P2-OP2-35-79-114.3-200-M12 | PDFSTEPDWG | ||||||||||
| AD200L3-i-P2-OP2-38-80-180-215-M12 | PDFSTEPDWG |
| 系列 | 基座 | 段數 | 減速機型號 | 減速機速比范圍(i) | 電機功率范圍(W) | 電機軸頸(S)mm | 電機軸長(L)mm | 電機輸出止口 | 電機安裝孔PCD | 電機安裝螺紋 | 圖紙下載 |
|---|---|---|---|---|---|---|---|---|---|---|---|

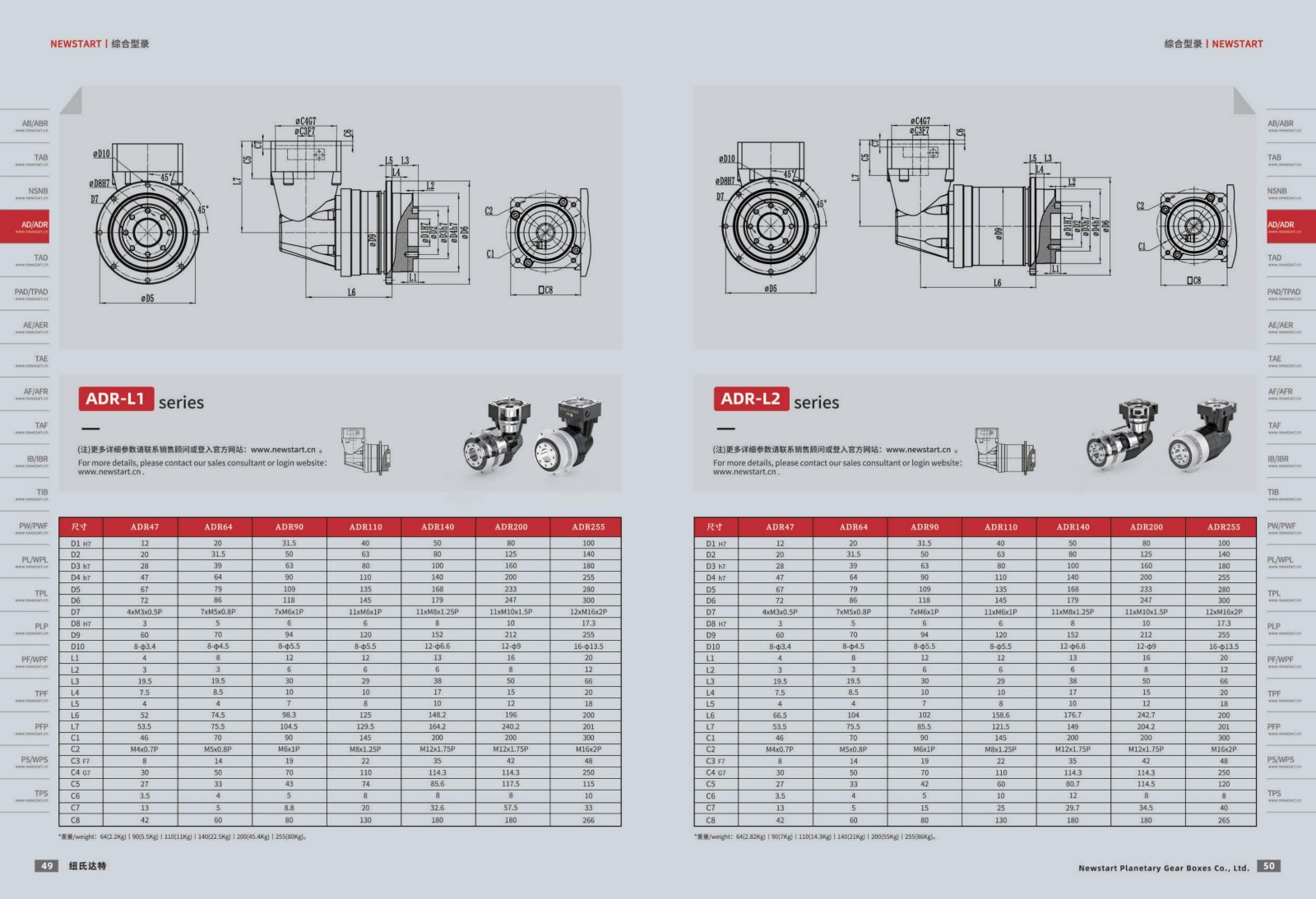

| ADR | 047 | L1 | ADR047L1-i-P2-OP2-8-25-30-45-M3 | PDFDWG | |||||||
| ADR047L1-i-P2-OP2-8-25-30-46-M4 | PDFSTEPDWG | ||||||||||
| L2 | ADR047L2-i-P2-OP2-8-25-30-45-M3 | PDFSTEPDWG | |||||||||
| ADR047L2-i-P2-OP2-8-25-30-46-M4 | PDFSTEPDWG | ||||||||||
| 064 | L1 | ADR064L1-i-P2-OP2-14-30-50-70-M4(38T57) | PDFSTEPDWG | ||||||||
| ADR064L1-i-P2-OP2-14-30-50-70-M5(38T57) | PDFSTEPDWG | ||||||||||
| ADR064L1-i-P2-OP2-8-24-38.1-口47.14-M4(38T57) | PDFDWG | ||||||||||
| ADR064L1-i-P2-OP2-8-24-38.1-口47.14-M4(38T57) | STEP | ||||||||||
| L2 | ADR064L2-i-P2-OP2-14-30-50-70-M4(38T57) | PDFSTEPDWG | |||||||||
| ADR064L2-i-P2-OP2-14-30-50-70-M5(38T57) | PDFSTEPDWG | ||||||||||
| ADR064L2-i-P2-OP2-8-24-38.1-口47.14-M4(38T57) | PDFSTEPDWG | ||||||||||
| 090 | L1 | ADR090L1-i-P2-OP2-19-40-70-90-M5 | PDFDWGSTEP | ||||||||
| ADR090L1-i-P2-OP2-19-40-70-90-M6 | PDFDWGSTEP | ||||||||||
| ADR090L1-i-P2-OP2-19-40-80-100-M6 | PDFDWGSTEP | ||||||||||
| ADR090L1-i-P2-OP2-22-58-110-145-M8 | PDFDWGSTEP | ||||||||||
| L2 | ADR090L2-i-P2-OP2-14-30-50-70-M4 | PDFDWGSTEP | |||||||||
| ADR090L2-i-P2-OP2-14-30-50-70-M5 | PDFDWGSTEP | ||||||||||
| ADR090L2-i-P2-OP2-19-40-70-90-M5 | PDFDWGSTEP | ||||||||||
| ADR090L2-i-P2-OP2-19-40-70-90-M6 | PDFDWGSTEP | ||||||||||
| ADR090L2-i-P2-OP2-19-40-80-100-M6 | PDFDWGSTEP | ||||||||||
| ADR090L2-i-P2-OP2-22-58-110-145-M8 | PDFDWGSTEP | ||||||||||
| L3 | ADR090L3-i-P2-OP2-14-30-50-70-M4 | PDFDWGSTEP | |||||||||
| ADR090L3-i-P2-OP2-14-30-50-70-M5 | PDFDWGSTEP | ||||||||||
| ADR090L3-i-P2-OP2-19-40-70-90-M5 | PDFDWGSTEP | ||||||||||
| ADR090L3-i-P2-OP2-19-40-70-90-M6 | PDFDWGSTEP | ||||||||||
| ADR090L3-i-P2-OP2-19-40-80-100-M6 | PDFDWGSTEP | ||||||||||
| 110 | L1 | ADR110L1-i-P2-OP2-19-40-70-90-M5 | PDFDWGSTEP | ||||||||
| ADR110L1-i-P2-OP2-19-40-70-90-M6 | PDFDWGSTEP | ||||||||||
| ADR110L1-i-P2-OP2-22-58-110-145-M8 | PDFDWGSTEP | ||||||||||
| ADR110L1-i-P2-OP2-24-58-110-145-M8 | PDFDWGSTEP | ||||||||||
| ADR110L1-i-P2-OP2-35-79-114.3-200-M12 | PDFDWGSTEP | ||||||||||
| L2 | ADR110L2-i-P2-OP2-19-40-70-90-M5 | PDFDWGSTEP | |||||||||
| ADR110L2-i-P2-OP2-19-40-70-90-M6 | PDFDWGSTEP | ||||||||||
| ADR110L2-i-P2-OP2-22-58-110-145-M8 | PDFDWGSTEP | ||||||||||
| ADR110L2-i-P2-OP2-24-58-110-145-M8 | PDFDWGSTEP | ||||||||||
| L3 | ADR110L3-i-P2-OP2-19-40-70-90-M5 | PDFDWGSTEP | |||||||||
| ADR110L3-i-P2-OP2-19-40-70-90-M6 | PDFDWGSTEP | ||||||||||
| ADR110L3-i-P2-OP2-22-58-110-145-M8 | PDFDWGSTEP | ||||||||||
| ADR110L3-i-P2-OP2-24-58-110-145-M8 | PDFDWGSTEP | ||||||||||
| 140 | L1 | ADR140L1-i-P2-OP2-32-58-130-165-M8 | PDFDWGSTEP | ||||||||
| ADR140L1-i-P2-OP2-35-79-114.3-200-M12 | PDFDWGSTEP | ||||||||||
| ADR140L1-i-P2-OP2-38-80-180-215-M12 | PDFDWGSTEP | ||||||||||
| ADR140L1-i-P2-OP2-42-113-114.3-200-M12 | PDFDWGSTEP | ||||||||||
| L2 | ADR140L2-i-P2-OP2-22-58-110-145-M8 | PDFDWGSTEP | |||||||||
| ADR140L2-i-P2-OP2-24-58-110-145-M8 | PDFDWGSTEP | ||||||||||
| ADR140L2-i-P2-OP2-32-58-130-165-M10 | PDFDWGSTEP | ||||||||||
| ADR140L2-i-P2-OP2-35-79-114.3-200-M12 | PDFDWGSTEP | ||||||||||
| 200 | L1 | ADR200L1-i-P2-OP2-32-58-130-165-M10 | PDFDWGSTEP | ||||||||
| ADR200L1-i-P2-OP2-35-79-114.3-200-M12 | PDFDWGSTEP | ||||||||||
| ADR200L1-i-P2-OP2-38-80-180-215-M12 | PDFDWGSTEP | ||||||||||
| ADR200L1-i-P2-OP2-42-113-114.3-200-M12 | PDFDWGSTEP | ||||||||||
| L2 | ADR200L2-i-P2-OP2-32-58-130-165-M10 | PDFDWGSTEP | |||||||||
| ADR200L2-i-P2-OP2-35-79-114.3-200-M12 | PDFDWGSTEP | ||||||||||
| ADR200L2-i-P2-OP2-38-80-180-215-M12 | PDFDWGSTEP | ||||||||||
| ADR200L2-i-P2-OP2-42-113-114.3-200-M12 | PDFDWGSTEP |
